PROVAR 6 U-D- Série 65 Original

Cintreuse De Tubes PROVAR 6 U-D - Série 65

Cintreuse à 6 axes pour tubes de diamètre allant jusqu’à 65 mm

frecciaFill

Données

PROVAR 6-65 U-D

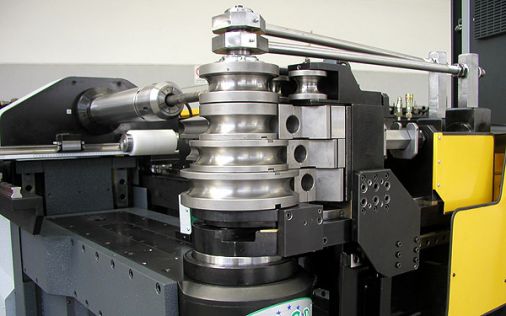

Cintreuse de tubes PROVAR 6-65 U-D
La PROVAR 6-65 U-D (Série 65) est une cintreuse de tubes complètement automatique à 6 axes: cintrage (axe Y), avancement (axe X), rotation (axe Z) et déplacement latéral du positionnateur et du mandrin (axes B1 et B2) et déplacement haut-bas de la tête (axe A).

La PROVAR 6-65 U-D peut cintrer des tubes de diamètre allant jusqu’à 65 mm et dispose de deux niveaux d’équipement pour le rayon de fixation et le rayon variable ou bien trois rayons de fixations différents.

Les éléments suivants sont montés de série:
- échangeur de chaleur;
- extraction anticipée du mandrin;
- lubrification automatique du mandrin.
PROVAR 6 U-D- Série 65
Nom du modèlePROVAR 6-65 U-D
Nombre d’axe6 axes (Y, X, Z, B1, B2 e A)
Mouvement du tube- Cintrage (axe Y)
- Avancement (axe X)
- Rotation (axe Z)
- Déplacement latéral du positionnateur (axe B1)
- Déplacement latéral du mandrin (axe B2)
- Déplacement haut-bas de la tête (axe A)
Diamètre du tube à cintrerJusqu’à 65 mm

Fiche technique

CARACTÉRISTIQUESU.M.PROVAR 6
Y vitesse max. de cintrage°/1"80
Y Tolérance+/- °0.1
X vitesse max.mm 1"650
X Tolérance+/- mm0.1
Z vitesse max. de rotation de la pince°/1"360
Z Tolérance+/- °0.1
B1 vitesse max.mt/1"12
B1 Tolérance+/- mm0.1
B2 vitesse max.mt/1"12
B2 Tolérance+/- mm0.1
A Max. vitessemt/1"5
A Tolérance+/- mm0.1
Poids+/- Kg5000
CAPACITÉS
U.M.PROVAR 6
Tube rond R=42 Kg/mm²mm65x4
Rayon variable R=42 Kg/mm²
RM min 10 D
mm60x2
Tube rond en acier inoxmm60x3
Tube rond long Al.Ot.Cu.mm65x5
Tube carré R=42 Kg/mm²mm50x50x2
Tube rect. plié à plat
mm30x60x2
Tube rect. plié de côté
mm40x55x2
Rond plein R=42 Kg/mm²mm35
Carré plain R=42 Kg/mm²mm30x30
Course extraction mandrinmm80
Angle max de cintrage°195
Longueur utilemm3600
Rallonge machinemm1560
