PROVAR 5 U-D - Série 45 Original

Cintreuse De Tubes PROVAR 5 U-D - Série 45

Cintreuse à 5 axes pour tubes de diamètre allant jusqu’à 45 mm

frecciaFill

Données

PROVAR 5-45 U-D

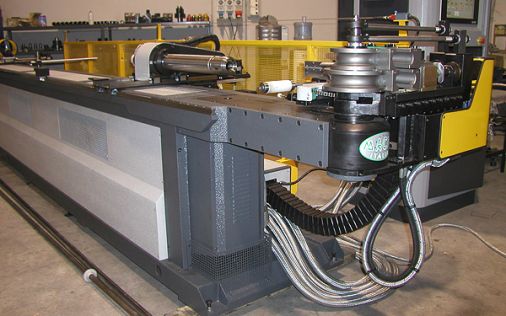

Cintreuse de tubes PROVAR 5-45 U-D
La PROVAR 5-45 U-D (Série 45) est une cintreuse de tubes complètement automatique à 5 axes: cintrage (axe Y), avancement (axe X), rotation (axe Z) et déplacement latéral du positionnateur et du mandrin (axes B1 et B2).

La PROVAR 5-45 U-D peut cintrer des tubes de diamètre allant jusqu’à 45 mm et dispose de deux niveaux d’équipement pour le rayon de fixation et le rayon variable ou bien deux rayons de fixations différents.

Les éléments suivants sont montés de série:
- échangeur de chaleur;
- extraction anticipée du mandrin;
- lubrification automatique du mandrin.
PROVAR 5 U-D - Série 45
Nom du modèlePROVAR 5-45 U-D
Nombre d’axe5 axes (Y, X, Z, B1 e B2)
Mouvement du tube- Cintrage (axe Y)
- Avancement (axe X)
- Rotation (axe Z)
- Déplacement latéral du positionnateur (axe B1)
- Déplacement latéral du mandrin (axe B2)
Diamètre du tube à cintrerJusqu’à 45 mm

Fiche technique

CARACTÉRISTIQUESU.M.PROVAR 5
Y vitesse max. de cintrage°/1"150
Y Tolérance+/- °0.1
X vitesse max.mm 1"1000
X Tolérance+/- mm0.1
Z vitesse max. de rotation de la pince°/1"450
Z Tolérance+/- °0.1
B1 vitesse max.mt/1"24
B1 Tolérance+/- mm0.1
B2 vitesse max.mt/1"24
B2 Tolérance+/- mm0.1
Poids+/- Kg4000
CAPACITÉS
U.M.PROVAR 5
Tube rond R=42 Kg/mm²mm45x4
Rayon variable R=42 Kg/mm²
RM min 10 D
mm35x2
Tube rond en acier inoxmm40x3
Tube rond long Al.Ot.Cu.mm45x5
Tube carré R=42 Kg/mm²mm40x40x2
Tube rect. plié à plat
mm30x45x2
Tube rect. plié de côté
mm40x35x2
Rond plein R=42 Kg/mm²mm30
Carré plain R=42 Kg/mm²mm25x25
Course extraction mandrinmm60
Angle max de cintrage°195
Longueur utilemm3450
Rallonge machinemm1540
